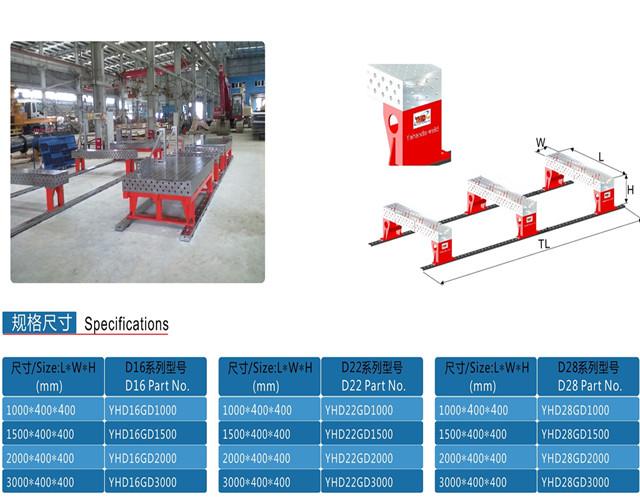

三維柔性軌道式焊接平臺產品介紹

D28/D16 三維柔性軌道式平臺用于較大或 型的鋼結構焊接裝夾，列如：高壓線塔、舞臺鋼結構件、吊車鋼結構力臂、挖掘機斗桿及動臂、戶外鋼結構廣告架等場合。
D28/D16 三維柔性軌道式平臺軌道的長度取決于焊接件的長度（軌道長度=焊接件 大長度+1000mm）。
D28/D16 三維柔性軌道式平臺的位置調整有起吊式及滑軌式兩種，可根據客戶實際要求制造。
D28/D16 三維柔性組合焊接工裝夾具與軌道的鎖緊采用快速鎖緊銷，軌道與地面的鎖緊需要現場施工。
D28/D16 三維柔性軌道式平臺共有五個工作面，側面用于擴展或輔助定位。
D28/D16 三維柔性軌道式平臺按系列分為D16/D22/D28三個系列：
D16系列的孔為Φ16,孔間距為50mm±0.05陣列組成，表面分布著50x50mm的網格線；
D22系列的孔為Φ22,孔間距為75mm±0.05陣列組成，表面分布著75x75mm的網格線；
D28系列的孔為Φ28,孔間距為100mm±0.05陣列組成，表面分布著100x100mm的網格線。
